Dış balistik ve son balistik olayları görebiliyoruz, video ve hızlı fotoğraf teknikleri ile görüntüleyip kayıt alabiliyoruz.
İç balistikle ilgili olayları eskilerde bazı röntgen filmleri göstermeye çalışmışlardı. Ancak günümüzde bilgisayar teknolojisi ve yazılımlar ile gerçeğe yakın simülasyonlar elde etmek mümkün. CFD (Computational Fluid Dynamics = Hesaplamalı Akışkanlar Dinamiği) analizlerinde akışkan (sıvı, hava vb..) içinde seyreden malzemelerin akım, basınç, ısı değikenlikleri ANSYS programları ile incelenebilmektedir.

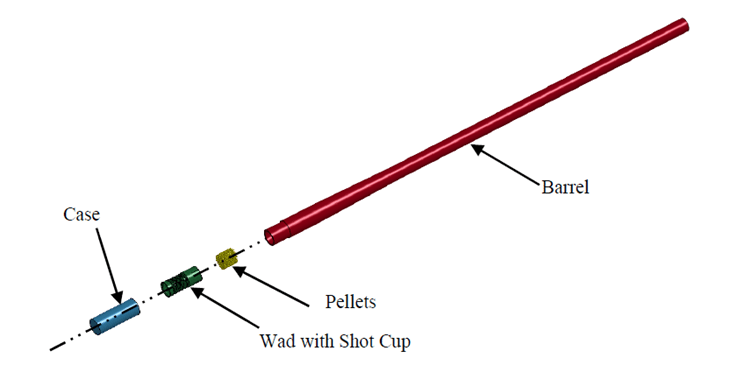

16. Uluslararası LS-DYNA konferansında Deng S, Wang J ve Wu T tarafından sunulan “ The Shotgun Interior Ballistic analysis by Discrete Element Methot (DEM) of LS-DYNA” adlı bildiride yazarlar Katı modelleme ile malzemeleri çizdikten sönra malzeme özelliklerini bilgisayar programına girerek değerlendirmişler:
Model olarak 12 Gauge yivsiz tüfekte pover piston tapa içinde 9 Numara 433 saçma 423 m/s hızda namlu çıkış hızı için ayarlanmış. Yaptıkları analizlerde aşağıdaki sonuçları bulmuşlar:
Henüz atışın yapılmadığı 0.0 milisaniyede tapa henüz atım yatağında, birleştirme konisi arkasında okla işaretli tapa bacakları sağlam

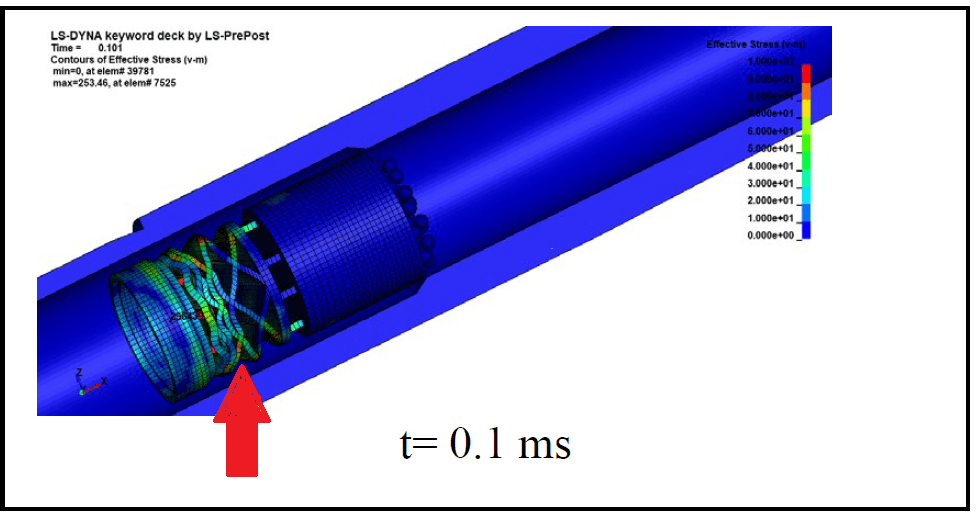

Barutun ateşlendiğ 0.1 milisaniyede okla işaretli tapa bacakları ezilmeğe başlamış, tapa atım yatağında ve birleştirme konisinin gerisinde

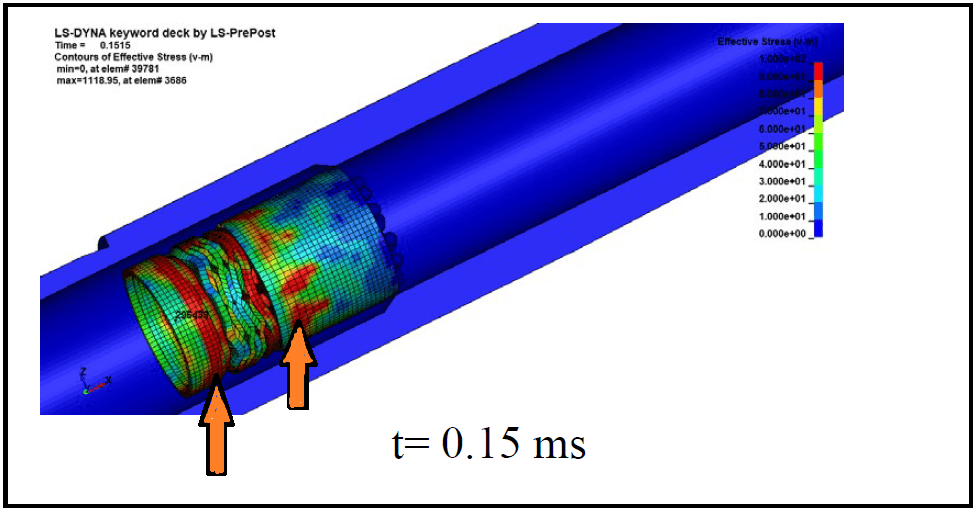

0.15 milisaniyede tapa bacakları tamamen ezlmiş, henüz atım yatağında ama birleştirme konisini geçmeye başlamış. Okla işaretli kırmızı alanlarda basınç çok yüksek. Saçmaların yer aldığı tapanın yüksük kısmı tabanında basınç yüksek buradaki saçmalarda kısmen ezilme olması beklenir

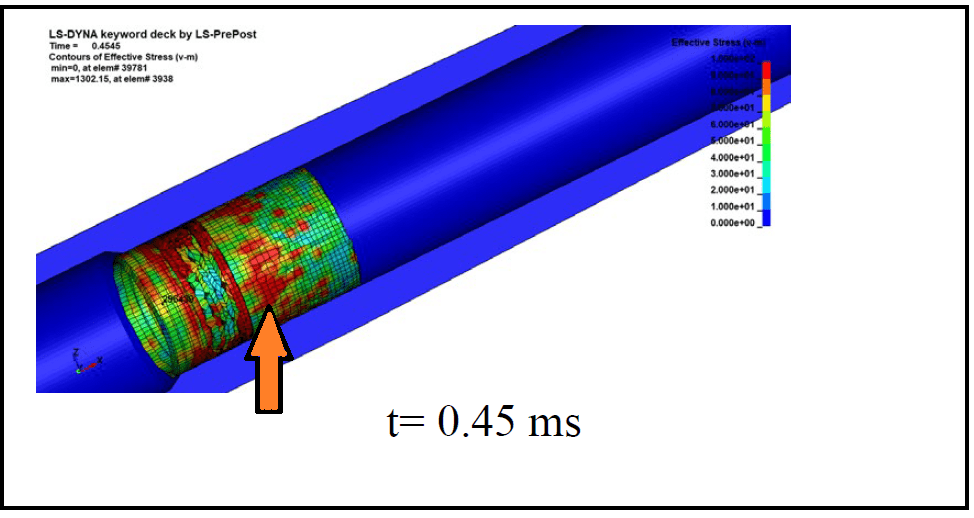

0.45 milisaniyede tapa atım yatağı ve birleştirme konisini geçmiş namluda ilerlemeğe başlamış, Tapa alt kısmında kırmızı alanlar basıncın iyice yükseldiği alanlar, yüksük kısmı tabanında stress oldukça artmış

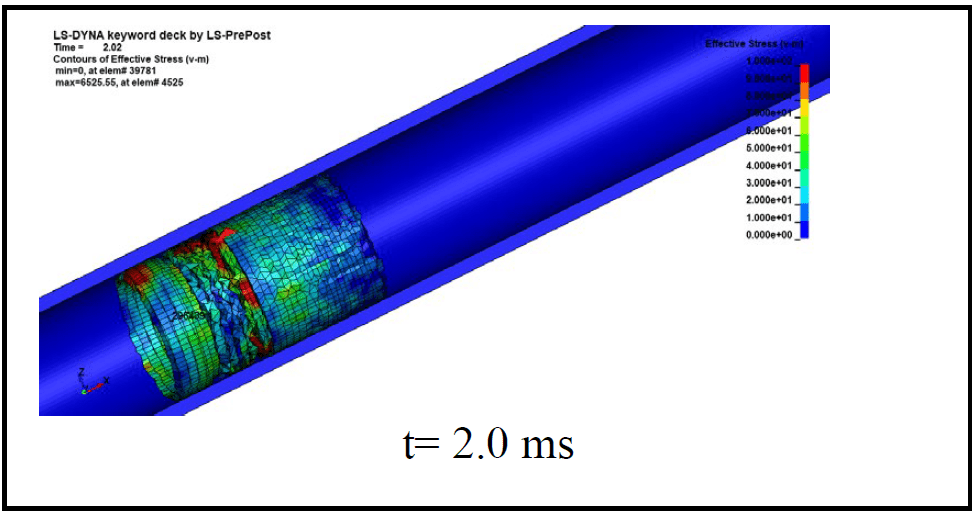

2.0 milisaniyede tapa namlu içerisinde ilerlemeğe başlamış, tapa zerindeki stres azalmağa başlamış bu arada hız artmakta

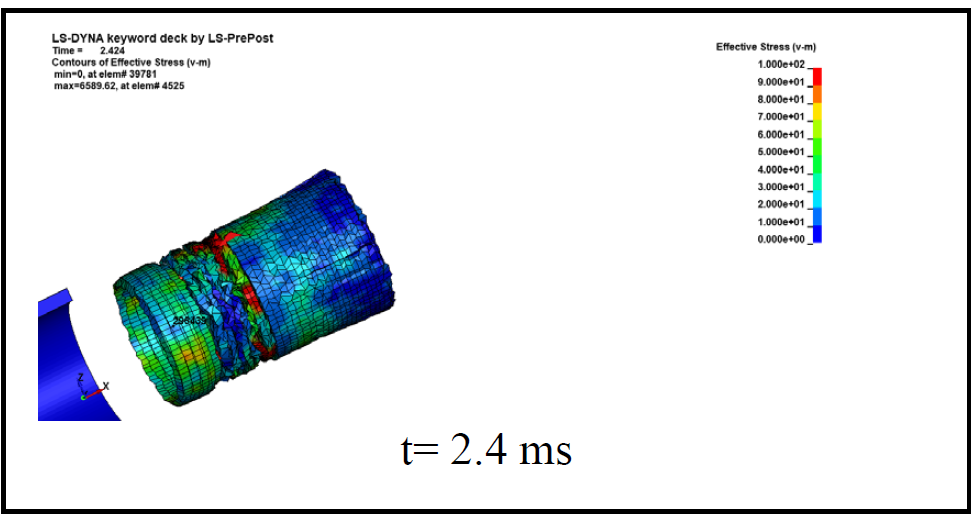

2.4 milisaniyede tapa namluyu terke etmiş
4. milisaniyede tapa yüksük kısmı kanatçıkları açılmaya başlamış, saçmalar tapayı terk etmeye başlamış
5.5 milisaniyede tapa kanatçıkları açılmış, hava direnci ile tapa geride kalmış, saçma bulutu hedefe doğru harekete devam ediyor.
Görüldüğü gibi “Hesaplamalı Akışkanlar Dinamiği” görsel verileri ile simüle edilen olayları fotoğraftan daha fazla bilgilerle görünür hale getirmemiz ve incelememiz, buradan sonuçlar çıkartmamız mümkün.
Benim de yivsiz tek kurşunlarla ilgili CFD (Hesaplamalı Akışkanlar Dinamiği) ile ilgili kendi çalışmalarımı daha sonra paylaşmaya çalışacağım.
